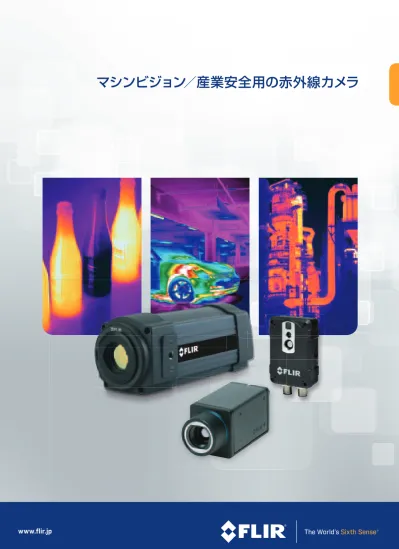

マシンビジョン／産業安全用の赤外線カメラ
フリアーシステムズの赤外線画像 システムには最先端の赤外線画像 技術が用いられています。赤外線 画像システムは、赤外線エネルギー （熱）を検出して画像化する技術 です。赤外線カメラは、検出した温 度差に基づき、対象の温度情報を 画像として表示します。
さらに、赤外線カメラでは、高度な アルゴリズムによって画像から正 確な温度を読み取ることが可能 です。フリアーシステムズは、検出 器、電子機器、レンズなど製品の重 要部分をすべて自社で設計、製造 しています。
マシンビジョン用の赤外線カメラ マシンビジョンが用いられる環境 は、赤外線カメラが利用される他 の現場とは全く異なることをフリ アーシステムズは認識していま す。そのため、当社ではマシンビ ジョン専用の製品を設計開発して います。これらのカメラはスウェー デン・タビーの弊社の最先端施設 で設計開発されています。
オートメーション用赤外線カメラ フリアーシステムズの赤外線カメラ は、高い柔軟性と最高水準の性能 が求められるオートメーション生産 ラインに最適です。精度、信頼性、感 度そして性能の高さも極めて重要 です。そのため、世界中のさまざま なオートメーション生産ラインでフ リアーシステムズの赤外線カメラ
が利用されています。
フリアーシステムズ：赤外線カメラのリーディングカンパニー
スウェーデンのフリアーシステムズ
製品開発
車両エンジンの熱画像
フロントガラス除霜装置の電子部品の検査
マシンビジョン（製造工程の継続的モニタリング）
さまざまな業界で製造工程の継続的モニタリングに赤外線カメラが導入されています。 中には赤外線カメラで収集したデータを製造工程の改善に利用している企業もあります。
オートメーション用の赤外線カメラ
自動車・電子機器産業向けの部品やコンポーネントの製造を含む多くの用途で、赤外線データは重要です。マシン ビジョンでは、製造工程の問題を見つけることはできますが、温度の異常は検知できません。赤外線画像は、製造 の専門家や管理者にはるかに多くの情報を提供します。
食品検査
食品業界では、生鮮品の生産から輸送、保管、販売に至るまでのすべての工程 で、きめ細やかな温度と形状の管理が求められます。そのため、食品加工業で は低コストでヒューマンエラーを予防できるオートメーションツールが必要とさ れています。
食品生産ラインの品質管理
車のフロントガラスの 除霜装置の検査
赤外線カメラで発見された 抵抗器の不良
赤外線カメラでボトルの 容量不足／過多を検査
自動車産業
新車は多くの自動化された個別の品質管理検査を受けます。多くの自動車メー カーは赤外線カメラを品質管理に利用しています。典型的な用途として、リア ウィンドウやシートのヒーター、排気フラップ、空調出口などの検査が行われて います。
電子機器の部品
顧客に完璧な製品を届けたいと考えている企業にとっては、電気部品の故障率 を減らすことが不可欠です。これを実現するには、各部品を個別にチェックし、 100%の品質管理を達成するしかありません。
パッケージング
工程管理用の赤外線カメラ
赤外線カメラは、品質管理を徹底し、製品が仕様に100％適合しているかどうかを判断し、合格／不合格を決定す ることができるだけではありません。赤外線カメラは、製造工程に関する貴重なデータを提供してくれるので、エ ンジニアはこれらのデータを利用して、工程全体を改善することが可能です。
自動車産業
自動車は軽量かつ堅牢であることが求められます。軽量化と堅牢性の両方を実 現するために、最新車両のパネル素材は表面の金属層と接着層の複合層構造 になっています。この接着には誘導加熱工法が使用されています。誘導加熱工 法で適切に接着するためには厳密な温度管理が必要です。この接着工程の円 滑化のため、フリアーシステムズの赤外線カメラが工程の自動フィードバックを
提供しています。 誘導加熱工法の熱画像
黒いプラスチックに塗布した 黒い接着剤
紙の湿度特性
自動化溶接装置のパイプの ポジショニング管理
接着ビード検査
透明または黒色の接着剤を黒い背景に塗布する場合、可視光カメラで確認し、 測定することが極めて困難です。しかし、フリアーシステムズのオートメーション 用カメラを使えば、接着ビードが適切に間隔をあけて塗布されたかどうかを簡 単に判定できるだけでなく、許容可能な温度範囲内であるかも確認することが できます。
紙の湿度特性
紙の品質は湿度の変化によって影響を受けます。フリアーシステムズのオート メーション用赤外線カメラは湿度の違いにより生じた温度差を検出するため、 製紙工程の品質管理に役立ちます。
溶接検査
産業安全性
安全確保はどのような産業でも重要です。事故や火災を回避し、生産ライン停止を防ぐことが常に求められてい ます。赤外線カメラは安全の確保と計画外停電の回避に役立ちます。
状況モニタリング
状況モニタリングとは、コストのかかる工程停止を回避するため、不具合が起こる前に問題を確認することです。 モニタリングの対象となる機器には、降圧および低圧設備、タービン、コンプレッサー、その他の電気および機械装 置などがあります。わずかな異常から危機的な異常が発生しうる場合に備えて、工程モニタリングを行う場合もあ ります。
炎モニタリング
炎には肉眼では見えない部分があり、効率よく燃焼してガスを生成しているか どうかをモニタリングする必要があります。赤外線カメラは炎のモニタリングに 有効です。
炎の熱画像
高圧設備の赤外線検査
問題の徴候を示す 取鍋のホットスポット
過負荷状態のヒューズ
変電所のモニタリング
電力業界は、コスト削減と電力の安定供給の両立を図るための方法を模索して います。フリアーシステムズの赤外線カメラと自動化ソフトウェアを使えば、24 時間体制の遠隔監視より、機器の故障や事故が起きる前に、問題を早期発見で きます。
製鉄所の取鍋のモニタリング
製鉄所の取鍋の寿命は限られています。耐火炉材は摩耗したり、衝撃をうけて 破損したりするため、取鍋の外部は高温にさらされることがあります。このよう な破損を見逃すと、取鍋が崩壊して溶融金属が流出し、作業員の命が危険にさ らされ、設備が破壊される可能性もあります。
電気・機械設備の継続的モニタリング
火災予防／検知
火災が発生すれば、わずかな時間で敷地や貯蔵エリア全体が焼失する可能性があります。火災は、物品の甚大な 損害をもたらします。ましてや人命の損失を考えれば、金銭の問題だけでは済まされない重大な問題です。統計に よれば、施設が火災の被害を受けるケースが大幅に増加しています。赤外線カメラは火災予防や早期発見に威力 を発揮します。
倉庫の防火対策
フリアーシステムズの赤外線カメラは火災発生前にホットスポットを発見できる という点で、あらゆる倉庫の防火対策に理想的な製品といえます。ホットスポッ トを早期に発見することで倉庫の火災は回避できます。
倉庫の継続的モニタリング
木材チップパイルのホットスポット
廃棄物保管場所の火災検知
温度の異常を示す変圧器
自然発火する資材のモニタリング
倉庫の保管物のなかには、自然に発熱する資材が数多くあります。こうした発熱 性資材を保管している倉庫では、保管物の内部温度が上昇し、自然発火する恐 れがあります。フリアーシステムズの赤外線カメラは、こうした自然発火を検知 し、安全を確保するのに役立ちます。赤外線カメラシステムは温度の継続的な 遠隔モニタリングができるコストパフォーマンスに優れたソリューションです。 あらゆるタイプの倉庫で有効な防火対策となりますが、特に自然発火しやすい 石炭パイル、木材チップ、肥料などの保管場所で重要です。
廃棄物保管場所のモニタリング
廃棄物は保管中に発火するおそれがあります。廃棄物同士やメタンガスが自発 的な化学反応を起こし、発熱し、火災の原因になるのです。フリアーシステムズ の赤外線カメラはこうした火災の防止に役立ちます。
ホットスポット検出
赤外線カメラがあれば、稼働を停止しなくても、ガス漏れ箇所を視覚化し、ピンポイントで特定することができます。 また光学ガスイメージングカメラを使用すれば、離れた場所や手が届きにくい場所にある設備を、簡単かつ継続的 にスキャンすることができます。ここで言う「継続的なモニタリング」では、危険や損害を生む恐れがあるガス漏れが 見つかった場合に直ちに報告が行われるため、迅速に対処することが可能になります。
沖合の石油化学施設のモニタリング
さまざまな産業の製造工程の各段階で、肉眼では見ることができない化学物質 やガスが使われています。固定型OGIは離れた場所から効率よく重要エリアを 24時間体制でモニタリングできるため、問題を早期に発見することが可能です。
石油精製施設の24時間体制の モニタリングは安全性向上につながる
継続的な光学ガスイメージング（
OGI
）
製造施設からのガス漏れ
熱画像上ではっきりと見えるガス漏れ
ガス漏れしている圧力計
作業効率が大幅に向上
石油精製施設のガス漏れの84％は、1％未満の部品で発生することが分かって います。つまり、時間とコストをかけて検査しても、検査時間の99％が安全でガ ス漏れのない部品の検査に費やされることになるのです。
パイプライン検査
赤外線カメラを使えば、離れた場所から非接触でガス漏れ検査を行なうことが できるため、検査担当者が眼に見えない有毒物質や爆発しやすいガスに接触す る危険を回避できます。赤外線カメラは、従来使用されていた方法では検査が 難しいエリアも簡単に検査できます。特に離れた場所にあるパイプラインの継 続的な検査に最適です。
環境保護
ソフトウェア
赤外線カメラFLIR Aシリーズには、カメラを有効に使っていただき、既存の安全管理システムやオートメーショ
ンシステムに組み込むことができるようにソフトウェアツールとユーティリティのセットが付属しています。ダウン ロード及びアップデート情報についてはウェブサイト（http://fl ir.custhelp.com/）をご覧ください。
汎用
IP Confi g（AX8、A3xx、A6xx、Ax5のみ）
IP Configは、ネットワーク上でカメラを検出し、IPアドレスを設定するためのユーティリティプログラムです。この
プログラムを収録したユーティリティCDは、カメラに同梱されています。FLIR Custhelpのウェブサイト（http://flir. custhelp.com/）からもダウンロードできます。
フリアーツールズ（FLIR Tools）（A3xx、A6xx、Ax5のみ）
赤外線カメラFLIR Axxシリーズは、ソフトウェアFLIR Toolsとシームレスに動作します。熱画像を表示し、解析でき るFLIR Toolsには、時間と温度のプロット機能などが搭載されています。より高い機能性と、画像を記録できる機能 を求めている方は、オプションのFLIR Tools＋をお選びいただけます。
マシンビジョン用（
A315
／
A615
／
AX5
）
・FLIR Gig E Vidion／SDK準拠
アプリケーション開発用のPleora eBus SDK又はFLIR GEV Demoのサン プルがFLIR Custhelpのウェブサイトからダウンロードできます。
・フリアーカメラプレーヤー（FLIR Camera Player）
カメラの接続や動画の閲覧ができるユーティリティプログラムです。この プログラムを収録したユーティリティCDは、カメラに同梱されています。 FLIR Custhelpのウェブサイト（http://flir.custhelp.com/）からもダウンロー ドできます。
・GigE Vision／GenICam規格に準拠
他社製の画像処理ソフトウェアの多くが対応しているマシンビジョンカメラ用規格に準拠しています。
産業安全用（
AX8
／
A310
／
A310 pt
／
A310 f
）
・フリアーIRモニター（FLIR IR Monitor）（A310、A310 f［Nexus以外］）
フリアーIRモニターは、カメラの接続、制御、内蔵機能の設定ができるユーティリティプログラムです。同時に動 作するカメラを最大9台サポートします。このプログラムを収録したユーティリティCDは、カメラに同梱されてい ます。FLIR Custhelpのウェブサイト（http://flir.custhelp.com/）からもダウンロードできます。
・内蔵WEBサーバー（AX8、A310）
カメラに内蔵されたWEBサーバーでカメラの制御と画像閲覧が可能です。WEBブラウザのhttp:// camera ip
adress から接続するか、IP Configソフトウェアを使用して接続してください。
・イーサネット／IPまたはModbus TCP対応（AX8、A310）
アクセサリ
状況が刻々と変化する現代にお いては、購入した設備に対する ニーズも年々あるいはプロジェ クトごとに変わる可能性がありま す。極めて重要な技術や製品が、 突然不要になることも往々にして あります。したがって、投資した機 器の柔軟性が高く、刻々と変化す るニーズに対応できることが重要 となります。
フリアーシステムズは、他のどの 赤外線カメラメーカーよりも豊富 なアクセサリを提供しています。 光学部品−3ミクロンを撮影でき る顕微鏡レンズから1メートルの 望遠レンズまで、フリアーシステ ムズではニーズに最適なレンズを お選びいただけます。
固定部品＆スタンド−フリアーシ ステムズは三脚や顕微鏡スタンド など多様な固定部品をご用意して います。
ケーブル＆コネクタ−用途に応じ て、光ファイバーコンバータ、ファ イバーケーブル、延長ケーブル、 カメラリンクPCカードなどのオプ ションがご利用いただけます。
アフターサービス
フリアーシステムズでは、検出器 を始めとする重要部品をすべて自 社で設計、製造しているため、弊 社カメラシステムに何らかの不具 合が生じた場合、迅速に問題を解 決し、効率的にサービスを提供し ます。弊社では、保証期間後に、問 題が生じても、予期せぬ出費がか からない特別保守契約もご提供し ています。契約内容によっては、必 要に応じて、カメラの交換も可能 です。
フリアーシステムズは、製品を販売するだけでなく、お客様との関係構築に力を注いでいます。
最高水準が要求されるマシンビジョン／
オートメーション用製品のラインアップ
フリアーシステムズは、赤外線カ メラの力が多彩な用途で利用さ れている様々な市場に進出して います。状況モニタリングでの非 接触温度測定から、自動消火器、 セキュリティや海上でのナイトビ ジョンなど、フリアーシステムズは ユーザーのニーズに合わせた多 様なカメラを販売しています。
マシンビジョン分野にも製造工程 のモニタリング、変電所の継続的 な状況モニタリング、火災予防、ガ ス漏れ検知など多様なニーズが 存在します。
フリアーシステムズでは、お客様 の多様なニーズに対応する製品 を提供しています。
当社製品の仕様については、当社 ウェブサイトまたは製品パンフレッ トをご覧ください。
FLIR A65 / A35 / A15 / A5
FLIR A310 pt
FLIR G300 a FLIR AX8
FLIR A310 f
FLIR A310 FLIR A615
FLIR A310 ex
